膠體磨

當前位置:首頁 > 產品中心 > 細化設備 > 膠體磨

  • 200-480KG
    重量(具體以實際生產為準)
  • 0.1-7t/h
    生產能力
  • 1.1-18.5kw
    配用功率
  • 840×430×1050mm
    外形尺寸(具體以實際生產為準)

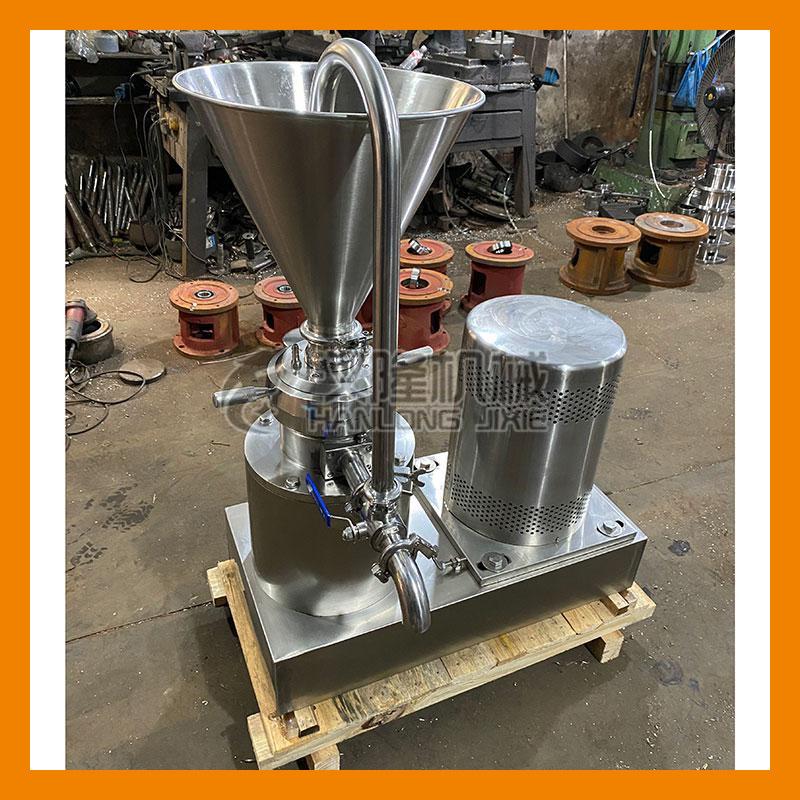

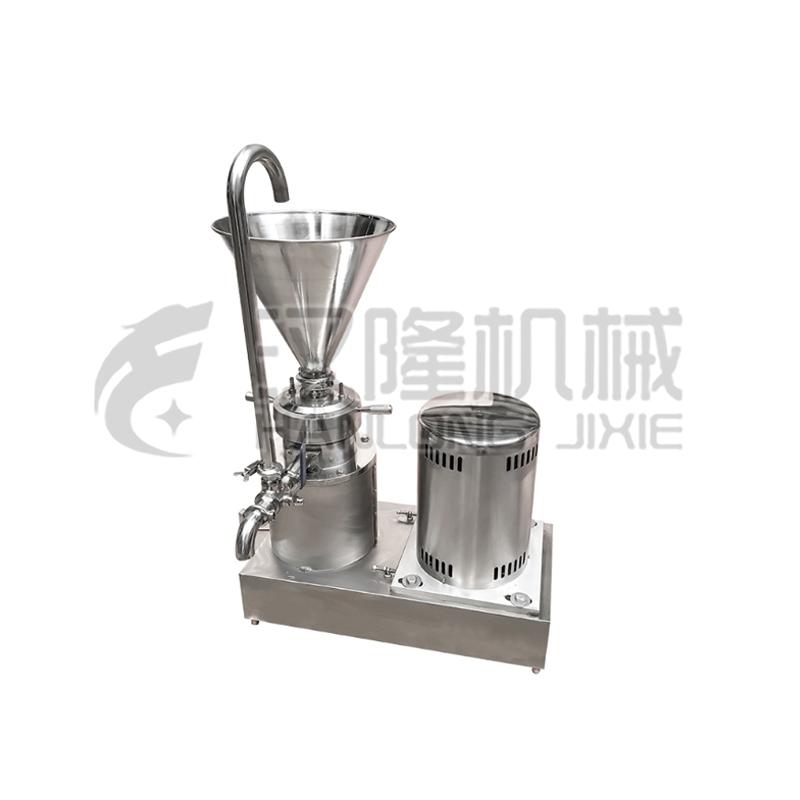

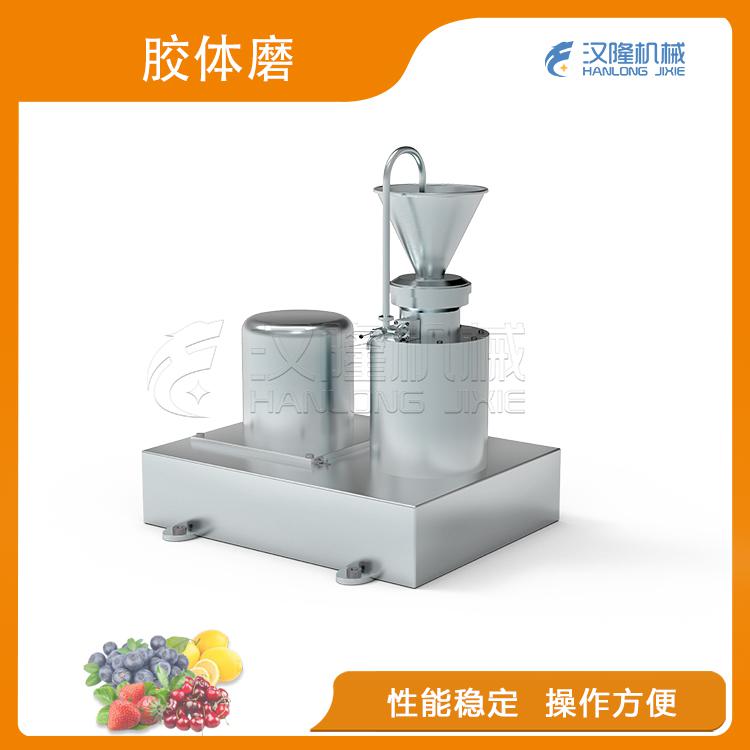

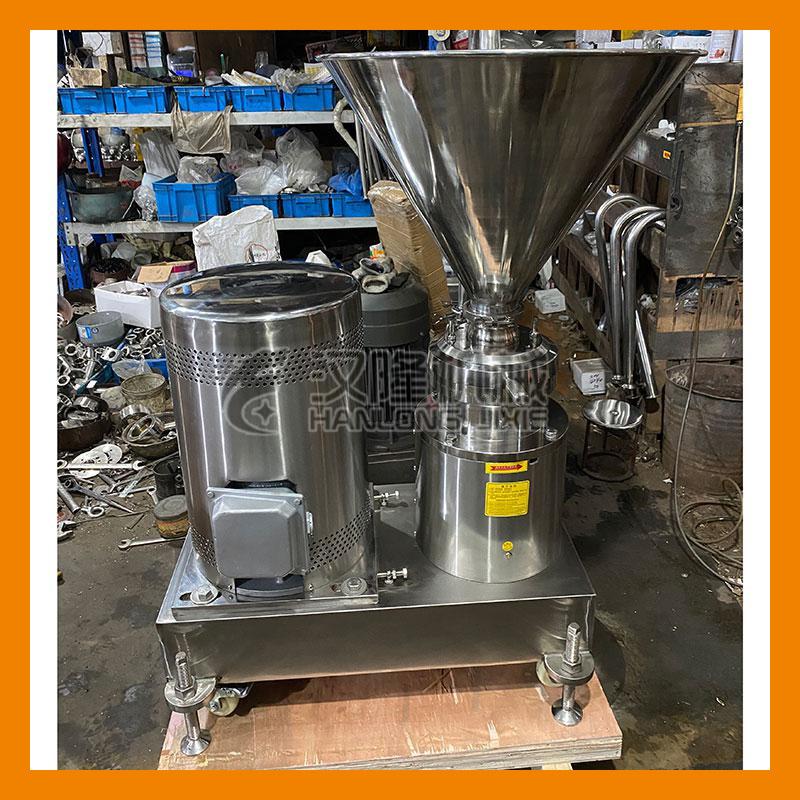

膠體磨
  • 膠體磨

    膠體磨

  • 膠體磨

    膠體磨

  • 膠體磨

    膠體磨

  • 膠體磨

    膠體磨

  • 膠體磨

    膠體磨

產品視頻


膠體磨-辣椒

膠體磨-大米


查看更多視頻
產品參數


型號
生產能力t/h
配用功率kw
外形尺寸mm




JM-50
0.1-0.2
1.1
280×280×480




JM-80
0.1-0.5
3
340×340×610




JM-100
0.5-2
5.5
720×340×980




JM-120
0.7-3
7.5
720× 340×980




JM-140
1-4
11
840×430×1050




JM-180
2-7
18.5
840×430×1050


產品詳情

該機為濕式物料微細加工機械。根據不同用途,可選用不同材質和硬度的磨齒,裝拆方便容易清洗。


一、概況
JM係列膠體磨是濕式超微粒加工的di二代新型設備,適用於各類乳狀液的均質、浮化、分散、混合、粉碎、研磨。廣泛應用在食品(果槳、果汁、蛋白奶、豆奶、奶茶、乳製品、飲料等)、製藥(各種糖漿、營養液、中成藥、膏狀藥劑等)、日用化工(牙膏、化妝品、洗滌劑等)、化工(顏料、染料、塗料、潤滑油、石油催化劑等)、乳化瀝青、煤炭浮選劑、陶瓷釉料、乳化炸藥、納米材料等行業。
二、結構
JM係列膠體磨產品設計緊湊、造型美觀、密封良好、性能穩定、操作方便、裝修簡單、生產效益高等特點,是處理精細物料理想的加工設備。
JM係列膠體磨產品除電機及部分零部件外,凡與物料相接觸的零部件全部采用高強度不鏽鋼製成。尤其,關鍵的動、靜磨盤進行強化處理,因此,具有良好的耐腐性和耐磨性,使所加工的物料wu汙染衛生純潔。
JM係列膠體磨其主要構造由磨頭部件、底座傳動部;專用電機三部分組成。其中磨頭部分的動磨盤與靜磨盤是本機的關鍵部分,所以,根據被處理的物料性質不同選型須有所區別。但材質均同不鏽鋼製成。連體式(又稱立式)電機根據型號不同需要作特殊設計,在電機凸緣端加擋水盤,以防滲漏。立式結構見圖一、二,分體式結構圖三(附後)。
三、原理
膠體磨的基本工作原理是剪切、研磨及高速攪拌作用力,磨碎依靠磨盤齒形斜麵的相對運動而成,其中一個高速旋轉,另一個靜止使物料通過齒形斜麵之間的物料受到ji大的剪節力和磨擦力,同時又在高頻震動和高速旋渦等複雜力的作用下使物料的研磨、乳化、粉碎、均質、混合,從而得到精細超微的效益。
四、安裝
JM係列膠體磨運作平穩、震動輕微,可根據生產使用需要置於平整地麵上,或安裝在水泥基礎上。為了方便用戶的生產使用,各型膠體磨的底層座均設有安裝孔,立式膠體磨安裝尺寸見圖四(附後)。
五、操作使用及注意事項
1、 聯接好進料門或進料管及出料口,再接上出料循環管,然後接上冷卻水管(JM——L50a、b無冷卻水管係統)和排漏管。
2、安裝好電力啟動裝置,(若有條件的用戶可配上電流表及指示燈)接好電源後,特別要注意開機運轉方向,判別電機是否正常方向旋轉,或從進料口看方向同膠體磨上‘紅色旋轉方向標牌’相一致順轉。jue對禁止反轉。
3、調節磨盤間隙,在不開機的情況下將調節盤(刻度盤)上兩手柄‘逆時針’擰鬆然後‘順時針’轉動調節盤,用一隻手伸入底座方口內轉動電機風葉,當轉動調節盤感動有少許磨擦聲時馬上停止,此時調節盤上刻度對準體上指針的讀數確定了動、靜磨盤間隙為‘0’。但刻度盤圈上的讀數數字要記住,這個數不是0度而磨盤的間隙為‘0’,再返轉(逆時針)調節盤幾圈使磨盤間隙稍大0。一般在滿足加工物料細度要求的情況下,盡可能使磨盤間隙稍大些,這樣可以延長設備使用壽命。然後將手柄擰緊鎖住調節盤使磨盤間隙固定。
4、接通冷卻水(JM——L50a、b無冷卻水管係統),啟動膠體磨待運轉正常後立即投料入磨加工生產。
5、開機之前,進料門內適量加入水液或其它與加工物料相關液體,開機時馬上投入物料,否則會損傷硬質組合密封件甚至造成泄漏燒毀電機。
6、加工物料jue不允許有石英、碎玻璃;金屬等硬物質混入其中,zui好用15目/英寸篩網過篩後加工。否則入磨會損傷動、靜磨盤。
7、加工物料注意電機負荷,發現過載要減少投料。
8、膠體磨在運作中,不許關閉出料閥門,以免磨腔內壓力過高而引起泄漏。
9、膠體磨屬高jing密機械,磨盤間隙ji少,運轉速度快。操作人員應嚴守崗位,按規章作業,發現故障及時停機,排除故障後再生產。
10、膠體磨使用後,應che底消毒、清洗機體內部,勿使物料殘留在體內,以免硬質機械粘結而損壞。
六、維護與修理
1、膠體磨為高jing密機械,線速高達20m/秒,又磨盤間隙ji小。檢修後裝回須用百分表樣正殼體與主軸的同軸度誤差≤0.05 m m。
2、修理機器時,在拆開、裝回調整過程中,不許用鐵錘直接敲擊。應用木錘或墊上木塊輕輕敲擊,以免損壞零部件。
3、本機密封件:分為靜、動密封。靜密封采用O型橡膠圈、動密封采用硬質機械組合式密封。發現硬質密封麵有劃傷應立即在平板玻璃或平板鑄件上進行研磨修複,研磨料為≥200#碳化矽研磨膏為佳。若密封件破損或裂痕嚴重請立即更換。
4、在使用過程中應根據加工物料情況,酌情進行定期維護。
5、有關電機的維護使用,請參照電機使用說明書。
6、隨機備件絕大部都為國標、部局標準件,全國各地均購到。

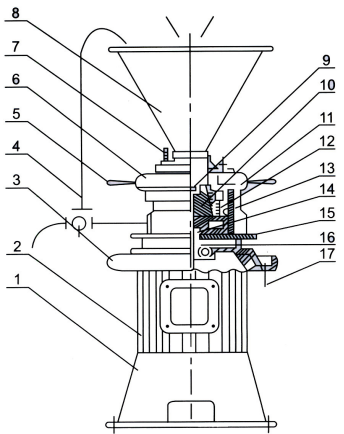

立式膠體磨JM-L型   圖一

1、底座 2、電機 3、端蓋 4、循環管 5、手柄 6、調節盤 7、冷卻水接頭 8、加料門 9、旋葉刀 10、動磨盤 11、靜磨盤 12、靜磨盤座 13、O型圈 14、機械密封 15、殼體 16、組合密封 17、排漏管接頭

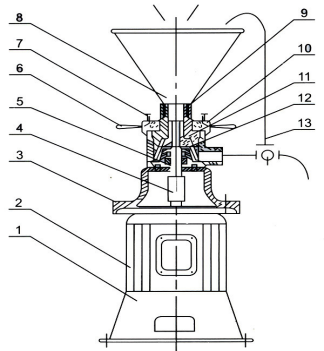

立式膠體磨JM-L50a-b型   圖二

1、底座 2、電機 3、殼體 4、連軸器 5、機械密封 6、手柄 7、鎖緊螺絲 8、加料門 9、進料管道 10、調節盤 11、靜磨盤12、動磨盤 13、循環管

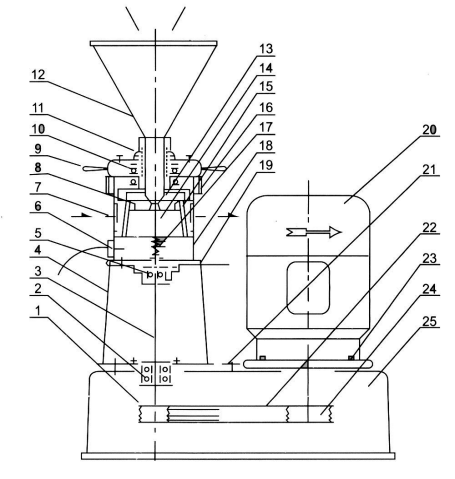

分體式膠體磨JM-F型   圖三

1、從動帶輪 2、軸承 3、主軸 4、機座 5、軸承 6、出料口 7、冷卻水接頭 8、進料蓋板 9、手柄 10、軸承 11、限位螺母 12、加料門 13、旋葉刀 14、動磨盤 15、靜磨盤 16、調節盤 17、機械密封 18、殼體 19、排泄孔 20、電機 21、調節螺釘 22、三角皮 23、電機座 24、主動帶輪 25、底座


型號
直徑D
直徑a



注:JM-W臥式單機安裝尺寸詳見電機說明書










JM-L50
Ф225
Ф9
JM-L65
Ф240
Ф15
JM-L80
Ф300
Ф15





















注意事項:
1、啟動膠體磨前,應先接通冷卻水,再加入水或乳狀液物料,否則,空轉會嚴重損壞硬質密封件用動、靜磨盤。
2、加工物料不允許混有石英、碎玻璃、金屬等硬物質。
3、動、靜磨盤軸套、硬質密封件等零部件均係jing密材料製成,不能鐵錘直接敲擊。
